环形气刀是什么？环形气刀是一种让工件从环心连续穿过、由 360° 圆锥形气幕完成吹水除尘的干燥部件。压缩空气进入环形腔后沿侧壁斜向喷出，在环心形成低压区并卷吸周围空气一同前冲，形成包裹工件的环形气流，适合管道、电缆、型材等长尺寸产品的在线连续吹干。

产品参数

注：表中耗气量为进气压力 0.55MPa、出风口间隙 0.05mm（单条不锈钢垫片厚度）条件下的数值；SLPM 为标准升/分钟，指折算为常压状态的空气体积。吹水应用建议进气压力 0.55MPa 以上，间隙可通过叠加垫片扩至 0.2mm，耗气量随之增大。

核心优势

• 360° 环形气幕：气流沿锥面均匀包覆，管材、线缆周向无死角，不需翻面补吹。
• 耗气量更低：相对环形钻孔管与环状喷嘴结构，同等吹扫效果下压缩空气消耗明显更少。
• 过线即干：工件从环心穿过即完成吹扫，不阻挡产线节拍，适合连续挤出与电镀线。
• 间隙可调：0.05mm 不锈钢垫片形成出风缝隙，叠加垫片可扩至 0.2mm，按水质与线速匹配风力。
• 结构简单：双圆盘对夹加进气软管，无运动部件，日常只需检查气源洁净度与垫片状态。
• 规格覆盖广：13/25/51/76/102/127/152/178/229/279mm 十款内径，另有 29/40/55mm 非标口径。

工作原理

压缩空气由 1/4" NPT 进气口进入环形腔，经环形喷嘴节流后得到高速环流。气流贴侧壁斜向喷出，在环的一侧中心形成低压区，把周围空气卷吸进来，与射流汇合后从另一侧喷出，形成 360° 圆锥形气幕。工件穿过环心时，气幕以均匀动压剥离水膜与粉尘，水由集水板与排风段收集。

应用场景

• 电缆、光缆挤出线：水槽冷却后过环吹干，护套表面不留水渍。
• 管材与型材挤出：PVC/PE 管、铝型材、复合型材出定型台后整周除水。
• 金属线材拉丝与镀层线：吹除拉丝乳液、酸洗残液，减少带液。
• 电镀与涂装线：出槽后吹干，降低串液与槽液损耗。
• 玻璃管、石英管、软管等圆截面制品：吹扫除尘与连续冷却。
• 车间粉尘、热气、冷气的无障碍隔离风幕。

选型要点

1. 按被吹物外径选内径：环内径需大于工件外径并留穿行余量，工件跳动大时余量再放大。
2. 按气源核算耗气量：用 0.55MPa、0.05mm 间隙的 SLPM 值乘环数并预留余量，确认空压机与储气罐能力。
3. 按水质与线速定间隙：水膜厚、线速高时加垫片扩隙增风，一般从 0.05mm 起调。
4. 多环串联布置：前环粗吹、后环精吹；标准型号直接按 R-xxx/S 下单，非标口径致电 400-0630-308。

常见问题

环形气刀和普通风刀有什么区别？

风刀是长缝薄片气流，适合平面、板件横扫；环形气刀是 360° 锥形气幕，工件从中间穿过，适合电缆、管材、型材这类长尺寸圆截面产品，一次过线即完成全周吹干，不用翻面。

环形气刀一天耗多少气？气费怎么算？

画册耗气量在 0.55MPa、0.05mm 间隙下测得，例如 R-051/S 为 682 SLPM，折算约 41 标准立方米/小时。按当地压缩空气单价与运行小时相乘即可估算年度气费；间隙加到 0.2mm 后耗气上升，需与吹干效果平衡。

一条线上有几种管径，要配几台？

每种外径配对应内径的环，同一环可覆盖一定外径范围。换规格频繁的产线建议做快换环座或并联多环，余量按工件跳动量与线速确认，可提供产线布置图由我司出配置方案。

相关产品

• 旋转风嘴
• 不锈钢风刀

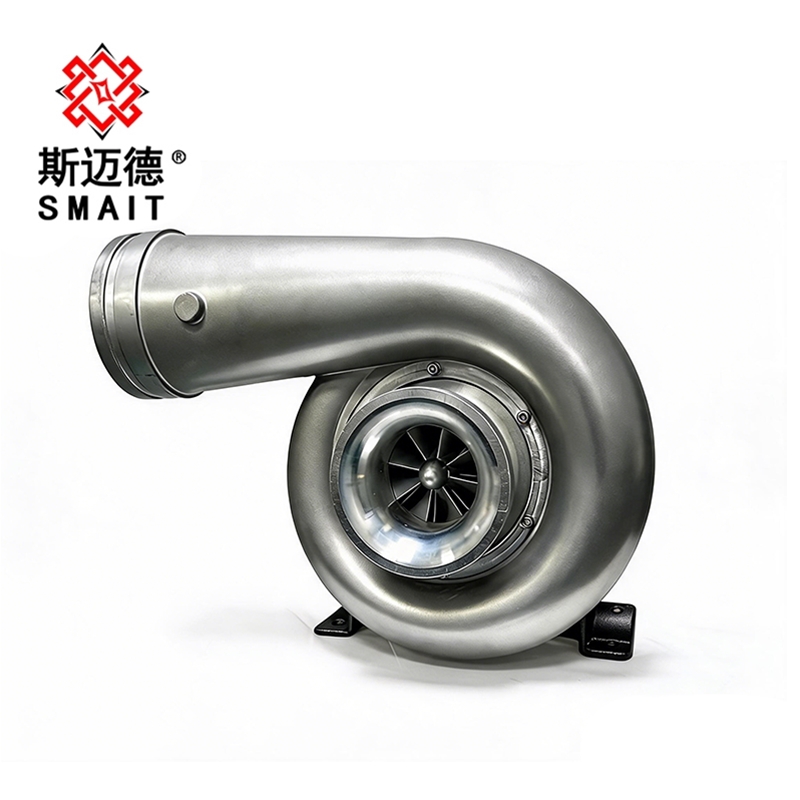

• 永磁高速风机
