网带式翻转风刀干燥机

网带式翻转风刀干燥机在网带输送线上加装翻转机构:正面风刀切水后工件翻转 180°,再由第二组风刀吹干底面,双面出料无残留水渍;配永磁高速离心风机(1.3 万~2.8 万转、最大风量 5000m³/h、压力 35kPa),产能与工件尺寸按现场定制。

微信扫码咨询

微信扫码咨询
立即咨询
0769-83234047

产品详情

网带式翻转风刀干燥机是什么?它是一种在网带输送线上加装翻转机构的双面吹干设备:工件正面经第一组风刀切水后翻转 180°,再由第二组风刀吹干底面,出料即双面干燥。它解决单面吹干后底面残留水渍、码垛返潮的问题,适合薄片、盒体、冲压件等不便人工翻面的工件。

产品参数

项目参数 / 配置说明
输送方式不锈钢网带运行平稳,工件不位移、不堆积、不滑落
吹干方式正面风刀组 + 翻转 + 底面风刀组翻转 180° 后二次吹干底面
翻转机构按工件尺寸与产能定制薄片件、盒体、冲压件按形状选翻面方式
风刀数量前后两段各一组,组数按产能定制常规产线上下各 2 把,可增减
风刀升降可升降调节按工件高度调整刀口间距

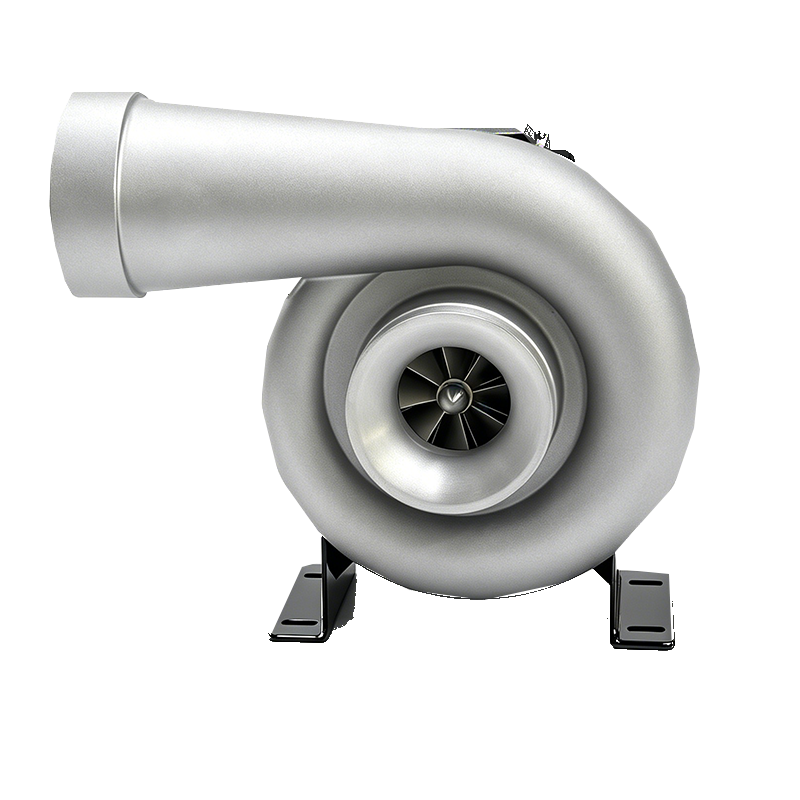

风机转速1.3 万~2.8 万转/分钟永磁同步高速电机 + 三元流叶轮
最大风量5000m³/h(单机)额定值
最大压力35kPa额定值
产能与工件尺寸按工件尺寸与产能定制需提供样品或图纸评估

注:画册未单列翻转机型的参数页,表中输送、风刀与风机数据取自网带式风刀吹干产线(P32);翻转机构、网带宽度、线速与产能均按工件尺寸与产能定制,需提供样品或图纸后出方案。

核心优势

  • 双面一次过线:正面切水、翻转、底面补吹,出料即双面干燥,省掉人工翻面与二次上料。
  • 不留底水:工件底面贴网带,水最难散,翻转后二次吹干正好解决这一处残留。
  • 不停线翻转:翻转机构串在输送线上,节拍与前后工序连续,不额外占用工位。
  • 高度可调:风刀组可升降,换规格时按工件高度调整,不必更换整条产线。
  • 能耗低:配永磁高速离心风机与三元流叶轮,效率 96% 以上,相比侧风道高压鼓风机或罗茨风机节能 60% 以上。
  • 可对接产线:进出料段可与清洗机、烘干炉、喷涂线、码垛机对接,形成连续流。

工作原理

工件平铺在网带上进入第一段吹干区,上下风刀把窄缝气流加速成薄片,以倾角冲击表面,在水膜与工件之间形成剪切,把水推向边缘带走。随后翻转机构把工件翻 180°,原底面朝上进入第二段,风刀再次切水,网带孔眼积水也在翻转时脱离。两段间设排风与挡水,避免水雾回飘。

应用场景

  • 五金冲压件、机加件:清洗后双面吹干,防锈前处理。
  • 压铸件、铝件:脱模剂与冷却水双面吹除。
  • 塑胶件、注塑件:表面水珠与碎屑清理。
  • 汽车配件:支架、壳体、内饰件清洗后吹干。
  • 电镀件、涂装前工件:双面除水,减少缩孔与挂液。
  • 玻璃、板材、盒体类薄件:翻转后底面水渍一并解决。

选型要点

  1. 按工件尺寸与重量定网带宽度与翻转方式:薄片件适合过渡翻面,盒体与异形件需夹具或导向。
  2. 按产能定线速与风刀组数:节拍快的产线加组数或提高风机功率,避免吹不干就出料。
  3. 按吹干标准定配置:要求“无水珠”与要求“无水膜”对应的风量与风刀数量差别很大,需事先说明。
  4. 按场地定接口:确认进出料高度、前后设备间距与排风走向,翻转段需预留检修空间。

常见问题

为什么一定要翻转?单面吹不干吗?

工件贴在网带上的那一面始终有残水,单面吹干后翻面码垛,水会渗回正面造成返潮、锈斑或喷涂起泡。翻转后二次吹干底面,才能做到双面出料即干。

翻转会不会刮伤工件或掉件?

翻转方式按工件形状定制:薄片用过渡翻转,盒体用导向翻转,易滚动件加夹具。具体方案需提供样品或图纸试机确认,急件与小批量可先做样件试吹。

价格和交期怎么算?

整线按网带宽度、长度、风刀组数与风机功率核算,属非标定制设备,需先确认工件与产能。可致电 400-0630-308 提供样品或尺寸参数,我司出配置方案与报价。
