永磁高速风机

永磁高速风机是风刀吹干系统的动力源,选型不是挑一台风机,而是按风刀数量、刀口宽度与工件形状反算风量与风压。本文从系统配套角度讲清一台带几把风刀、余量留多少、样机数据怎么用,附 4 款机型参数。

微信扫码咨询

微信扫码咨询
立即咨询
0769-83234047

产品详情

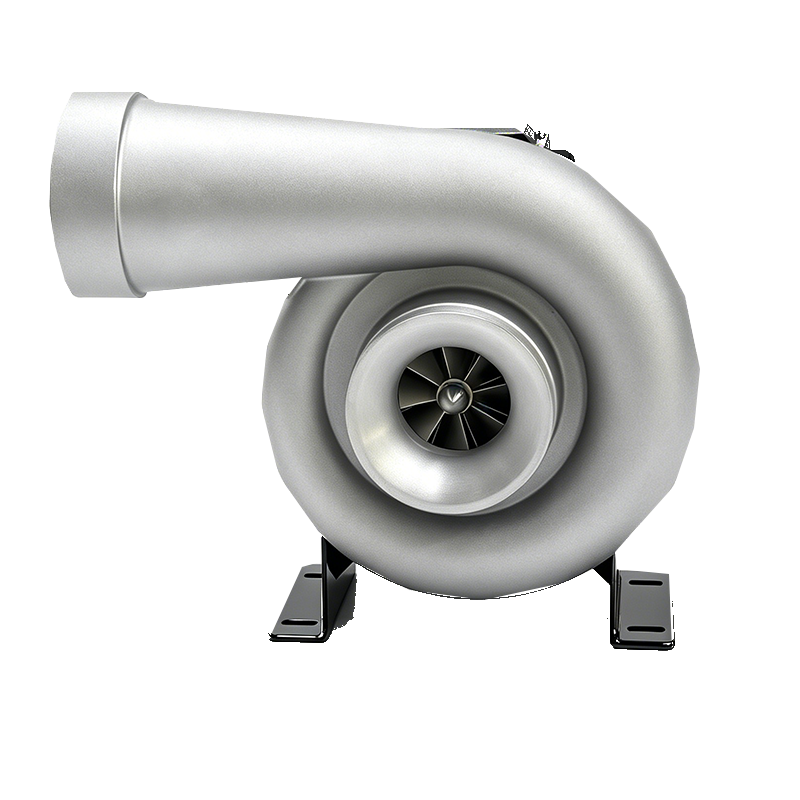

永磁高速风机是一种以永磁同步电机直驱三元流叶轮、输出高风压小风量的高速离心风机,在风刀吹干系统里充当气源动力,把电能转换成风刀刀口的高速气幕。它不负责产生负压、也不输送粉体,选型的落点不是单机参数好看,而是整条吹干线的风量、风压与风刀配置是否对得上。

产品参数

型号功率(kW)额定电压额定电流额定风压额定风量转速频率(Hz)重量外形尺寸(mm)
SMD/FD-5.5-4B4AC380V8A11kPa20m³/min19000rpm633.325kg440×490×400
SMD/FD-7.5-4A5.5AC380V11A15kPa20m³/min21000rpm70028kg440×490×400
SMD/FD-7.5-6B7.5AC380V12.1A11kPa30m³/min19000rpm633.333kg440×490×400
SMD/FD-11-6A11AC380V17.6A15kPa30m³/min22000rpm733.340kg440×490×400

注:表中风量与风压为额定值,请勿直接与其他品牌标注的最大值对比。型号 SMD/FD-5.5-4B 的画册功率栏印为 4kW(型号中含 5.5),此处照录,以实际出货配置为准。

核心优势

  • 直驱无油:永磁电机与叶轮同轴直连,无皮带、无齿轮、无润滑油,吹到工件表面的是洁净空气,不会在瓶身、镀层上留下油点。
  • 高风压小风量:风刀靠刀口狭缝把压力换成风速,11~15kPa 的额定风压比同功率环形鼓风机更能“顶”住长风刀与多级分风。
  • 变频可调:按产线速度与瓶型调转速,低速段不靠放空泄压,换型与待机时能耗同步下降。
  • 体积小易集成:440×490×400mm 的泵头可直接架在吹干箱体上或旁侧,管路短、弯头少,压损自然小。
  • 响应快:启停与调速在秒级完成,配合光电信号可实现“有瓶才吹”,空线不空转。
  • 维护项少:没有油路与皮带,日常只需按周期清理或更换进气过滤器。

工作原理

变频器把 380V 工频电整流后按设定频率输出(本系列约 633~733Hz),驱动永磁同步电机带动三元流叶轮在19000~22000rpm 高速旋转。叶轮对空气做功,在蜗壳内把动能转成压力,经出口法兰送入风刀主管,整条链路只发生一次能量转换,没有皮带与齿轮的中间损失。

高压空气进入风刀后从狭缝高速喷出,形成一面速度均匀的薄气幕。气幕以斜角冲击工件表面,把水膜剪断、剥离并带走。风刀与工件的距离、喷射角度、上下对吹的错位量,决定了水是被“吹散”还是被“推着走”——风机只提供压力,吹干效果由风刀与风机的配合决定。

应用场景

  • 瓶罐吹干产线:饮料、啤酒、调味品的瓶身与瓶底除水,配蜘蛛歧管或多支风刀。
  • 五金与冲压件:表面残水、切削液吹除,凹槽件改用圆嘴风嘴更有效。
  • 电子与 PCB:板面孔内残水吹干,要求气源无油无水。
  • 型材、板材、线材:宽幅风刀上下对吹,按线速度匹配风量。
  • 汽车零部件:涂装、电镀前的除水除尘,避免水渍缺陷。
  • 医药与食品包装:洁净气源吹扫,配合不锈钢风刀使用。

选型要点

  1. 先算风刀耗气量:按每支风刀的有效长度、刀口宽度与所需吹扫风速估算总耗气量,再折成风机在对应风压下的风量。
  2. 余量留 10~15%:分风器、软连接、管路弯头都会吃掉压力,按计算值上浮 10~15% 选型,不要盲目放大。
  3. 风压看工件形状:平面工件低风压款即可;凹凸面、堆叠件、盲孔件需要更高风压,或改用圆嘴风嘴近距离吹扫。
  4. 一台带几把风刀:受出口口径与分路压损限制,多支路要配分风器做均衡,必要时一拖二并单独设调节阀。
  5. 样机数据仅供参考:试样测得的吹干效果受工件温度、水温、环境湿度影响,量产前应在现场复核。
  6. 噪音与防护:车间有降噪要求时选带消音箱体的机型,潮湿腐蚀环境另做防护。

常见问题

一台永磁高速风机可以带几把风刀?

没有固定答案。它取决于每支风刀的有效长度、刀口宽度、要求的吹扫风速,以及分路管径与压损。工程上的做法是先算出总耗气量,再对照风机在目标风压下的风量,由工程师核算支路数量并配分风器均衡。口径与压损是上限,不是风机功率越大就能带越多。

它和空气悬浮风机有什么区别,能互换吗?

两者都是高速离心叶轮,但定位不同。永磁高速风机是高风压、小风量,专门给风刀供气;空气悬浮风机是大流量、15~100kPa 升压,用于污水曝气、气力输送等连续供气,整机为箱式结构。风刀吹干不建议用空浮风机,压力曲线与能效区间都不匹配。

价格怎么算?

按型号与工况报价,致电 400-0630-308。整线成本还要计入风刀、分风器、支架与管路,我司可提供吹干系统的整体配置方案。

相关产品

广东斯迈德流体技术有限公司 · 全国服务热线 400-0630-308 / 0769-81190202 · 官网 www.smait.com.cn · 支持非标定制与样品测试评估,本文参数摘自《斯迈德产品画册(2026.9.10 版)》,实际选型以现场工况评估为准。
